Nachrüsten einer Mittelarmlehne (für einen W124 und S124 nach der 2. Modellpflege) [zurück] |
|
|
| Für das Nachrüsten einer Mittelarmlehne benötigt ihr Folgendes: |
|
| Zeit: |
|
| • ca. 15 bis maximal 30 min (je nach Tauglichkeit des Monteurs) |
|
| Teile: |
|
| • Mittelarmlehne klappbar (Teile-Nummer: A 124 970 723 0) 169,89 Euro + MwSt |
|
| • Befestigungsmaterial (Teile-Nummer: A 124 970 000 0) 8,27 Euro + MwSt |
|
| • Abdeckung (Teile-Nummer: A 124 973 038 9) 0,88 Euro + MwSt |
|
| Alles
zusammen kostet 213,06 Euro (inkl. 19% MwSt) bei Mercedes-Benz.
Ihr müsst aber beachten, dass es die Mittelarmlehne nur noch in einer
Ausführung gibt, in schwarz. Wenn ihr die Mittelarmlehne anderweitig
besorgt (z.B. bei ebay.de)
dann benötigt ihr natürlich nur noch das Befestigungsmaterial und
die Abdeckung. |
|

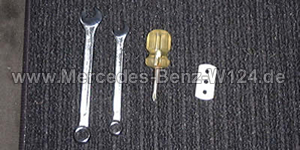

| Werkzeug: |
 |
|
| • Kreuzschlitzschraubenzieher |
|
| • Schlitzschraubenzieher |
|
| • 13er-Schlüssel |
|
| • 10er-Schlüssel |
|
| • Rasierklinge |
|
| • eventuell einen Staubsauger |
|
|
|
|
| Die Vorgehensweise: |
|
| 1.

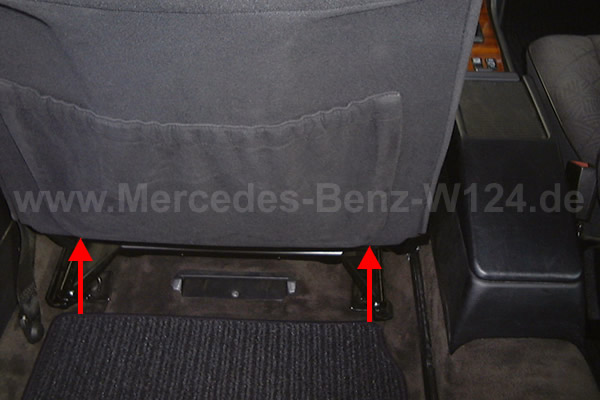

Man schraubt die zwei Kreuzschlitzschrauben, die sich unten an der
Sitzrückwand befinden (siehe Bild) heraus. |
|
 |
|
| 2.

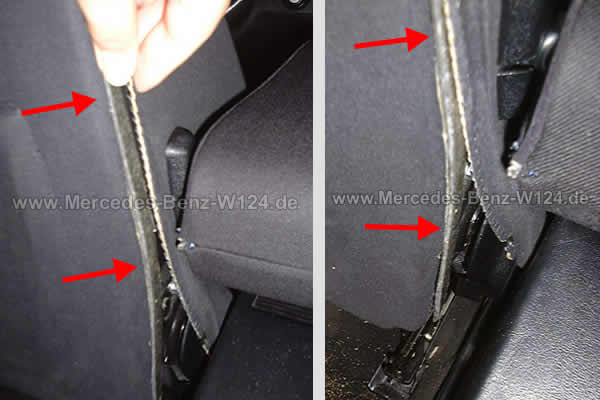

Man hebelt den Sitzbezug, der links und rechts in eine Nut gefaltet
ist, mit einem Schlitzschraubenzieher an der linken und rechten Seite
aus der Sitzrückwand (siehe Bild, hier ist die Mittelarmlehne schon
montiert). |
|
 |
|
| 3.

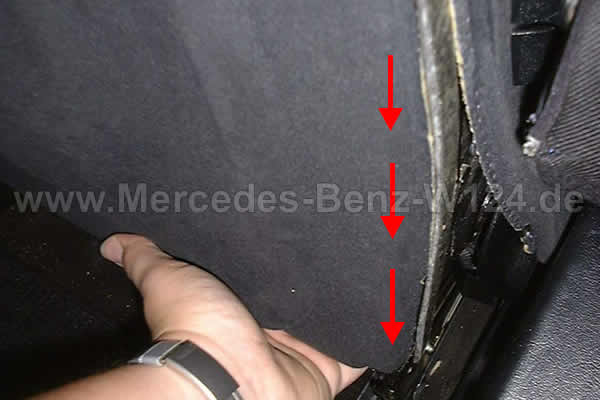

Man zieht die Sitzrückwand nach unten (siehe Bild), dabei kommt meistens
eine Ladung Dreck und Staub mit. Dafür dann auch der Staubsauger.
Nun ist die Sitzrückwand abmontiert. |
|
 |
|
| 4.

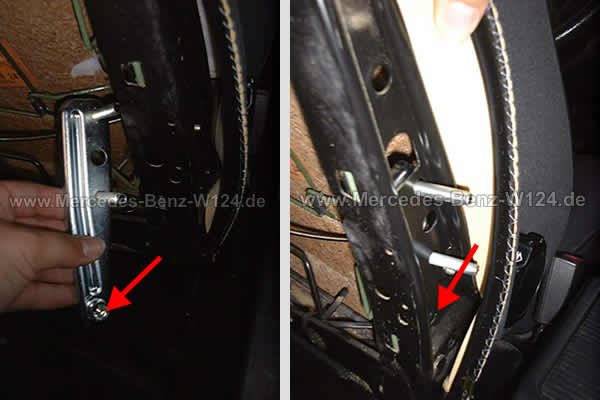

Man bringt die Halterungsplatte an. Dabei muss der Teil mit dem Innengewinde
nach unten zeigen (siehe Bild). Die Halterungsplatte wird nun mit
der kleinen Schraube befestigt, dafür den 10er-Schlüssel verwenden.
Und man schiebt den Abstandshalter auf die zwei Gewinde. |
|
 |
|
5.

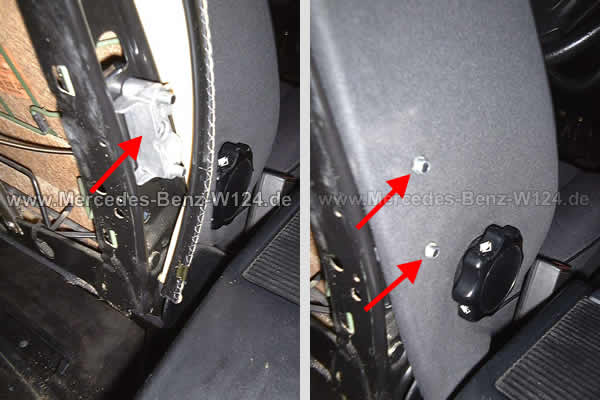

Man setzt nun den Abstandhalter auf das Gewinde (siehe Bild). Wenn
man den rechten Bezug nach hinten zieht, kann man erkennen wo die
Löcher für die zwei Gewinde hinkommen. Dabei etwas stärker ziehen,
weil der Bezug wieder in die Sitzrückwand muss. Wenn die Löcher für
die Gewinde zu weit hinten (bzw. rechts, wenn man auf das Bild schaut)
sind, bekommt man den Bezug nicht mehr in die Sitzrückwand!!!
Nun macht man an der Stelle, an der die Gewinde durch den Bezug müssen
jeweils einen kleinen Schnitt mit der Rasierklinge, so dass die zwei
Gewinde durch den Bezug passen. |
|
 |
|
6.
Man setzt die Mittelarmlehne auf das Gewinde und schraubt sie mit
den zwei Muttern mit einem 13er-Schlüssel leicht an, so dass man den
Bezug noch hin- und herziehen kann, falls die Löcher für die Gewinde
doch zu weit hinten sein sollten.
Nun ist die Arbeit am Sitzinneren erledigt, so dass die Sitzrückwand
wieder angebracht werden kann. |
|
| 7. Man schiebt die Sitzrückwand von unten nach oben in den Sitz. |
|
 |
|
| 8. Man schraubt die zwei Kreuzschlitzschrauben wieder unten in die Sitzrückwand. |
|
|
|
| 9. Man zieht den Bezug links und rechst her, so dass man ihn wieder in die Rückwand klemmen kann. |
|
|
|
| 10. Man zieht jetzt die Mittelarmlehne mit einem 13er-Schlüssel fest. |
|

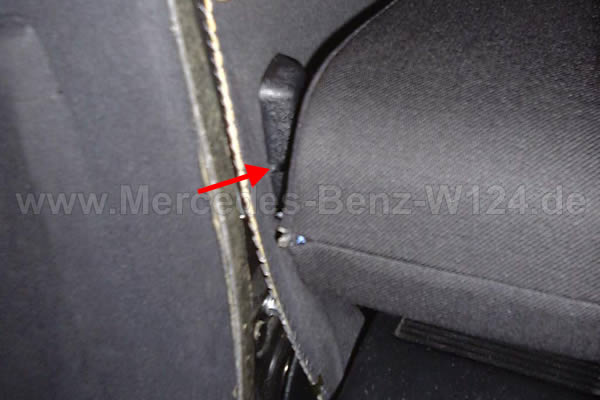

| 11. Nun bringt man die Abdeckung an, wobei man darauf achten muss, dass die gerade Seite bzw. die Seite mit der Aussparung nach hinten zeigen muss. |
|
 |
|
| 12. Wenn bei dieser Arbeit der Innenraum verschmutz wurde, kann man ihn mit dem Staubsauger jetzt noch aussaugen — und fertig. |
|
